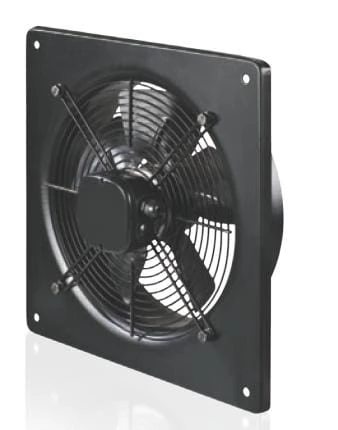

Wentylator osiowy OV 2E 300

Seria OV- z prostokątną płytą montażową, 2 - ilość biegunów, E- jednofazowy, 300mm- średnica kołnierza

Osiowy wentylator o niskim ciśnieniu sprężania, w obudowie ze stali, wydajność do 11 900 m 3 /h.
Przeznaczony do montażu ściennego.

Zastosowanie

Wywiewne i nawiewno-wywiewne systemy wentylacji, do różnego typu pomieszczeń gdzie wymagana jest wysoka wydajność przy stosunkowo niskim oporze przepływu. Wykorzystywane są także w chłodnictwie, do chłodzenia monobloków ze sprężarkami. Oprócz tego wentylatory serii OV i OVK mogą być stosowane do prostego wyrzutu powietrza przez ścianę. Stosowane mogą być również do spiętrzenia powietrza w systemach wentylacji przeciwpożarowej. Istnieje możliwość instalacji wentylatorów serii OV i OVK na ścianach zewnętrznych.

Konstrukcja

Obudowa wentylatora i wirnika skrzydełkowego, wykonana jest z blachy stalowej z powloką polimerową.
Skrzynka zaciskowa wentylatorów OV i OVK umieszczona jest na froncie wentylatora. Wentylator serii VKF
posiada skrzynkę zaciskową z boku na obudowie.

Silnik

Przy produkcji wentylatora wykorzystywane są asynchroniczne silniki z zewnętrznym wirnikiem i zabezpieczeniem termicznym z automatycznym restartem. W celu osiągnięcia dłuższego czasu eksploatacji wentylatora w jego silniku zastosowano łożyska kulkowe. W zależności od modeli stosuje się dwu lub cztero biegunowe silniki, które mogą być w wersji: jedno lub trzyfazowej.

Regulacja prędkości

Regulowanie wydajności może odbywać się w sposób płynny (regulator tyrystorowy) jak również skokowy (regulator transformatorowy). Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i prąd nie będą przewyższać nominalnych parametrów regulatora.

Montaż

W zależności od serii wentylatory montowane są w kanale wentylacyjnym (VKF) lub bezpośrednio na powierzchni ściany (OV i OVK).
OV- instalowanie na ścianie za pomocą prostokątnej
płyty montażowej.
OVK- instalowanie na ścianie przy pomocy okrągłej
płyty montażowej.
VKF – instalacja na kanale wentylacyjnym przy po-
mocy kołnierzy.
Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.

Charakterystyka techniczna

OV 2E - 300
Napięcie (V) - 230
Moc (W) - 145
Pobór prądu (A) - 0,66
Wydajność (m 3 /h) - 2230
Obroty (min -1 ) - 2300
Poziom hałasu [dB(A)/3 m] - 60
Maksymalna temperatura pracy (ºC) - -30 +60
Klasa bezpieczeństwa: OV - IP 24

Wymiar wentylatora (mm)

fi D - 326, fi d - 9, B- 430, B1 - 380, L - 195
