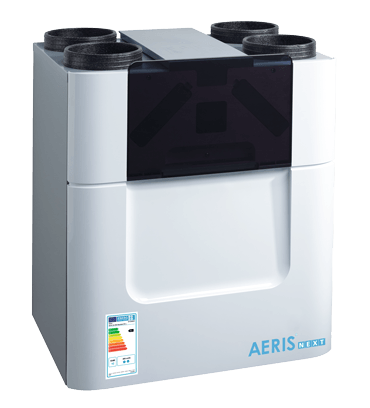

Rekuperator AERISnext 600 PL R VV ST

Rekuperator AERISnext 600 to energooszczędna centrala wentylacyjna z unikatowym wymiennikiem ciepła wzorowanym na idealnym szlifie brylantowym. Posiada wymiennik przeciwprądowy o najwyższej na rynku wydajności termicznej: aż 90% (liczone wg normy EN 13141-7:2010) oraz wydajność nominalną 600 m³/h.

Jego jakość potwierdzona jest Atestem higienicznym PZH B.BK.60112.0071.2022.

Rekuperator AERISnext 600 dostępny jest w wersji pełnej, w wersji pełnej z wymiennikiem entalpicznym (ERV), który oprócz ciepła, odzyskuje także wilgoć, a także w wersji standard z ograniczonymi możliwościami sterowania.

Sprawność odzysku ciepła AERISnext 600: 90%.
Sprawność termiczna odzysku ciepła AERISnext 600 w wersji ERV: 76%.

Rekuperator AERISnext 600 dedykowany jest szczególnie do budynków energooszczędnych i pasywnych, gdzie niskie zapotrzebowanie energetyczne połączone z wysokim komfortem i jakością powietrza jest priorytetem.

Rekuperator AERISnext 600 doskonale spełnia swoją funkcję również w obiektach użyteczności publicznej (przychodnie, sklepy, gabinety kosmetyczne, siłownie, sale fitness, studia nagrań).

Informacje techniczne

Rodzaje rekuperatora AERISnext 600

1. VV ST
2. VV ST ERV

Cechy rekuperatora AERIS 600next

• wymiennik przeciwprądowy o sprawności 90%
• inteligentny system programowania i regulacji pracą rekuperatora
• oszczędne wentylatory na prąd stały
• modulowany automatyczny bypass
• modulowana nagrzewnica wstępna ze zmiennymi parametrami pracy
• wydajność nominalna centrali: 600 m³/h
• możliwość podłączenia sterownika ComfoSense C lub ComfoSwitch C
• możliwość obsługi rekuperatora przez wyświetlacz umieszczony w obudowie rekuperatora
• sterowanie w języku polskim i angielskim (do wyboru)
• estetyczna obudowa z poliwęglanową klapką zabezpieczającą przed niechcianym dostępem i ze schowkiem na instrukcje obsługi rekuperatora
• doskonała izolacja wewnętrzna z polipropylenu ekspandowanego (EPP) idealnie tłumiąca dźwięki i izolująca termicznie
• bardzo cicha praca: już od 51 dB(A) - głośność przez obudowę i już od 75 dB(A) na króćcu nawiewnym przy maksymalnym przepływie i ciśnieniu 200 Pa
• izolowane króćce montażowe o stałym ustawieniu
• możliwość sterowania bezprzewodowego (RFZ)
• możliwość podłączenia do pełnej wersji rekuperatora gruntowego wymiennika ciepła (poprzez moduł przyłączeniowy OptionBox)
• możliwość podłączenia jednostki chłodzącej ARTIC
• pełna wersja rekuperatora AERISnext 600 współpracuje z czujnikiem CO2 i czujnikiem wilgotności (poprzez moduł OptionBox)
• w pełnej wersji możliwość podłączenia nagrzewnicy wtórnej AERIS Eno (poprzez moduł OptionBox)
• dwa plisowane filtry wielorazowe G4 na wyposażeniu centrali
• możliwość stosowania filtrów F7 o podwyższonej klasie filtracji (dla alergików)
• współpraca z systemem domu inteligentnego Fibaro
• współpraca ze światowym standardem zarządzania budynkiem inteligentnym KNX

W wersji z wymiennikiem entalpicznym (ERV)

• wymiennik przeciwprądowy membranowy o sprawności termicznej 76%
• oprócz ciepła wymiennik odzyskuje również wilgoć z powietrza wyciąganego i przekazuje ją do powietrza nawiewanego
• opatentowana membrana polimerowa wymiennika z wbudowaną technologią Microban firmy DPoint
• wymiennik odporny na zagrzybienie i drobnoustroje oraz na zamarzanie
• możliwość mycia wymiennika wodą
• bardzo szczelna konstrukcja: brak przechodzenia zapachów, gazów, zanieczyszczeń z powietrza wywiewanego do nawiewanego
• długa żywotność

Wymiary centrali

Wysokość: 849,7 mm,
Szerokość: 725 mm,
Głębokość: 570 mm.
Waga: 50 kg.

INFORMACJE OGÓLNE

Rekuperatory AERISnext powstały na bazie 75 lat doświadczeń holenderskich inżynierów w zakresie produkcji central wentylacyjnych. Stanowią one następne pokolenie rekuperatorów AERIS obecnych na rynku polskim od ponad 10 lat.

Rekuperatory AERISnext stanowią główny element systemu zrównoważonej wentylacji nawiewno-wywiewnej z odzyskiem ciepła. W systemie tym zanieczyszczone powietrze jest usuwane m.in. z kuchni, toalet i łazienek, a świeże, filtrowane powietrze z zewnątrz jest nawiewane do pokojów i salonów i sypialni. Wydajność rekuperatorów AERISnext 600 pozwala na stosowanie go zarówno w budownictwie jednorodzinnym, mieszkaniowym, jak również w niewielkich obiektach użyteczności publicznej.

Obudowa

Obudowa boczna urządzenia wykonana jest z blachy stalowej powlekanej malowanej w kolorze szarym RAL 7046. Front centrali wykonany jest z tworzywa sztucznego ABS w kolorze białym RAL 9003. Dostępna dodatkowa pokrywa wyświetlacza zabezpieczająca przed niepożądanym dostępem (np. dzieci) wykonana z poliwęglanu. W urządzeniu przewidziano schowek na instrukcję obsługi z przodu centrali. Króćce montażowe Ø180 mm (wymiar wewnętrzny) i Ø200 mm (wymiar zewnętrzny) wykonane są z polipropylenu.

Wentylatory

Rekuperator jest wyposażony w nowatorskie i energooszczędne wentylatory promieniowe RadiCal® firmy Ebm-papst na prąd stały, które zmniejszają poziom dźwięku oraz obniżają zużycie energii. Wentylatory wyposażono w nakładkę FlowGrid, która prowadzi i optymalizuje przepływ powietrza do rekuperatora oraz obniża poziom hałasu.

Filtry w rekuperatorze AERISnext

Urządzenie wyposażone jest standardowo w 2 szt. filtrów plisowanych wielorazowego użytku o klasie filtracji G4. Sposób ich mocowania zapewnia doskonałą szczelność oraz swobodną wymianę bez konieczności użycia jakichkolwiek narzędzi. Filtry posiadają plisowaną budowę, dzięki czemu ich powierzchnia uległa zdecydowanemu zwiększeniu w porównaniu do central starego typu, co skutkuje bardzo efektywną filtracją powietrza w rekuperatoraach AERISnext.

Sposób pomiaru stanu zużycia filtra

Urządzenie wyposażone jest w system przypominania o konieczności wymiany filtrów, pracujący w oparciu o dane dotyczące ilości przefiltrowanego powietrza.
Filtr wymienia się po przefiltrowaniu określonej liczby m³ powietrza lub po upływie 6 mcy (w zależności od tego, co nastąpi wcześniej). Tym samym ostrzeżenie pojawi się wcześniej, jeśli przepływ powietrza wentylującego jest duży.

Nowej generacji wymiennik ciepła o dużej powierzchni odzysku

Przeciwprądowy wymiennik ciepła o kształtach wzorowanych na perfekcyjnym szlifie brylantowym z dodatkowymi - w porównaniu do starych rekuperatorów AERIS - 100 mm wysokości wymiennika. Wykonany z wysokiej jakości polistyrenu lub kopolimeru polietylenowego polieteru (wymiennik ERV). Sprawność 90% i do 76% (sprawność termiczna wersji ERV) wg normy EN 13141-7:2010.

Zwiększona powierzchnia wymiennika ciepła w rekuperatorach AERISnext w porównaniu do dotychczasowych rekuperatorów AERIS

Układ antyzamrożeniowy z modulowaną nagrzewnicą wstępną

Każdy rekuperator AERISnext 600 wyposażony jest w inteligentną nagrzewnicę wstępną, która załącza i wyłącza się automatycznie, a jej moc idealnie dopasowuje się do ilości przepływającego powietrza. Nagrzewnica podgrzewa powietrze zewnętrzne, dzięki czemu kondensat wykraplający się wewnątrz wymiennika nie ulega zamarzaniu. Trójkątne elementy zwiększają powierzchnię grzewczą, a nowatorska budowa minimalizuje opory przepływu powietrza.

Programowanie rekuperatorów AERISnext 600

Programowanie rekuperatorów AERISnext 600 odbywa się poprzez wyświetlacz na obudowie rekuperatora, sterownik ComfoSense C lub ComfoSwitch C. Podłączyć do nich można również sterownik bezprzewodowy RFZ (centrala musi być wtedy wyposażona w sterownik ComfoSense C, który ma wbudowany odbiornik syngału radiowego RFZ).

Wyświetlacz na obudowie rekuperatora AERISnext 600

Sterownik ComfoSense C.

Sterownik ComfoSwitch C.

Modulowany bypass

Rekuperator AERISnext 600 zapewnia optymalny komfort poprzez zastosowanie specjalnego obejścia, zwanego by-passem, który po załączeniu się kieruje całość powietrza poza wymiennik ciepła. Bypass jest w pełni automatyczny i płynny. Dzięki krzemowemu zaworowi jest szczelny, a jego praca odpowiada za zwiększony komfort nawiewu w rekuperatorach AERISnext.

Czujniki w rekuperatorze AERISnext 600 i technologia FlowControl®

W każdym rekuperatorze AERISnext 600 zamontowano czujniki wilgoci, ciśnienia i temperatury służace do optymalizacji przepływu powietrza. Ich pomiary definiują działanie bypassu i nagrzewnicy wstępnej i zależą od podawanych na bieżąco parametrów atmosferycznych. Dzięki aktualnym pomiarom definiowana jest również zależność między współczynnikiem wentylatora i przepływem powietrza i wentylator płynnie może reagować na każdą zmianę. Przy czym współczynnik wentylatora jest korygowany tylko dla wahań średnio- i długookresowych. W przypadku wahań krótkookresowych weźmie pod uwagę tylko znaczne wahania i tylko w oparciu o nie skoryguje pracę.

Technologia FlowControl® powoduje zmniejszenie strat ciepła podczas wentylacji, zapobiega jakimkolwiek uszkodzeniom konstrukcji przez wilgoć oraz stanowi znaczne uproszczenie uruchamiania centrali przez instalatora.

Technologia zastosowana w rekuperatorach AERISnext: objętościowy i masowy przepływ powietrza

Aby możliwe było osiągnięcie maksymalnych parametrów odzysku ciepła, podczas uruchamiania rekuperatora AERISnext wykorzystuje się obliczenia dla objętościowego przepływu powietrza (m³/h). Kiedy jednak rekuperator dokonuje ostatecznych wewnętrznych obliczeń i bilansów, ich podstawą jest już masowy przepływ powietrza (kg/s).
Masa strumienia powietrza doprowadzanego i powietrza wywiewanego musi przecież być taka sama, ale:

• przy temperaturze powietrza 20°C: 150 m³/h oznacza 180 kg/h
• przy temperaturze powietrza 0°C: 150 m³/h oznacza 194 kg/h

Podczas uruchamiania rekuperatorów, które nie stosują powyższego rozróżnienia, mierzy się więc strumień objętości powietrza, co oznacza, że w ciągu roku różnica masy może wynieść nawet 8% (!), powodując niepożądane wahania sprawności odzyskiwania ciepła.

W rekuperatorach AERISnext sprawność odzysku ciepła jest stale wysoka, niezależnie od warunków atmosferycznych.

Wysoki komfort cieplny bez jakiejkolwiek regulacji: technologia adaptacji do klimatu w AERISnext

Dzięki automatycznemu wykrywaniu pory roku, rekuperator sam decyduje o otwarciu lub zamknięciu bypassu. Decyzja zostaje podjęta nie w oparciu o ustawioną przez użytkownika temperaturę komfortu na sterowniku rekuperatora (jak było we wcześniejszych wersjach rekuperatora AERIS), ale w oparciu o średnią temperaturę na zewnątrz w ciągu ostatnich 5 dni (RMOT = Running Mean Outdoor Temperature).

Odpływ kondensatu

Dzięki złączą bagnetowym gwarantowane jest szybkie i bezawaryjne podłączenie rekuperatora w zawsze właściwym momencie obrotowym. Pokrywa uszczelniajaca jest zawsze szczelnie zamknięta.

Prosty dostęp bez użycia specjalistycznych narzędzi do obsługi serwisowej rekuperatora AERISnext 600

Objętościowy i masowy przepływ powietrza: obie technologie wykorzystane w AERISnext

Podczas uruchamiania urządzenia ComfoAir Q podstawą jest objętościowy przepływ powietrza (m3/h), ale podstawą wewnętrznych obliczeń i bilansowania w urządzeniu jest masowy przepływ powietrza (kg/s)

Aby możliwe było osiągnięcie maksymalnego odzysku ciepła, masa strumienia powietrza doprowadzanego i powietrza wywiewanego MUSI być taka sama, jednak:

• przy temperaturze powietrza 20°C: 150 m3/h oznacza 180 kg/h
• przy temperaturze powietrza 0°C: 150 m3/h oznacza 194 kg/h

Wniosek:
Podczas uruchamiania obecnie dostępnych urządzeń mierzy się strumień objętości powietrza, co oznacza, że w ciągu roku różnica masy może wynieść nawet 8% (!), powodując niepożądane wahania sprawności odzyskiwania ciepła.

Wersje prawa-lewa rekuperatora AERISnext 600

Każdy rekuperator AERISnext 600 w wersji prawej (R) można przeprogramować na wersję lewą (L) - szczegóły w instrukcji obsługi.

Wersje pełne rekuperatorów AERISnext 600 można zamówić w wersji prawej (R) lub lewej (L). Istnieje możliwość późniejszej zmiany wersji w ramach danego urządzenia: z R na L i odwrotnie. Wymaga to zmiany położenia nagrzewnicy wstępnej i przeprogramowania centrali.

WERSJA PRAWA oznacza umieszczenie kanałów nawiewnego i wywiewnego (idących do wnętrza budynku) po prawej stronie urządzenia, a kanałów czerpni i wyrzutni po lewej.

WERSJA LEWA oznacza umieszczenie kanałów nawiewnego i wywiewnego (idących do wnętrza budynku) po lewej stronie urządzenia, a kanałów czerpni i wyrzutni po prawej.

Zalecenia do montażu

• rekuperator oraz instalacja wentylacyjna muszą zostać zainstalowane zgodnie z ogólnymi normami i przepisami budowlanymi, jak również z przepisami dotyczącymi zasilania, kanalizacji, a także zgodnie z zaleceniami zawartymi w dokumentacji techniczno-ruchowej,
• miejsce, w którym odbywa się montaż musi zapewniać swobodny dostęp do kanałów powietrznych, złącza odpływu skroplin (za wyjątkiem wersji ERV), złącza zasilającego oraz swobodny dostęp serwisanta do urządzenia podczas prowadzenia prac serwisowych,
• pomieszczenie musi zawierać następujące złącza: złącze 230V/50 Hz (wymagane jest podwójne gniazdo zasilające z uziemieniem w odległości 1 m od miejsca montażu centrali), złącze do odprowadzenia skroplin DN 32 mm,
• rekuperator musi znajdować się w przestrzeni izolowanej, gdzie będzie zapewniona temperatura powyżej 0°C niezależnie od temperatur panujących na zewnątrz,
• odpływ skroplin musi zostać zabezpieczony przed zamarzaniem oraz wyposażony w syfon,
• nie powinno się łączyć systemu wentylacyjnego z okapem kuchennym,
• zalecamy montaż rekuperatora w wersji podwieszanej na ścianie (ściana o minimalnej wytrzymałości obciążenia 200 kg/m²) lub w wersji stojącej na specjalnej podstawie.

Parametry techniczne AERISnext 600 dla różnych poziomów wentylacji

Promieniowanie obudowy mierzone zg. z normą ISO 3741:2010
Hałas na nawiewie i wywiewie mierzony wg ISO 5135:1997
SFP Wh/m³ na podstawie danych mierzonych zg. z normą EN 13141-7:2010
cos φ z wyłączoną nagrzewnicą wstępną

Specyfikacja techniczna AERISnext 600

¹ wydajność termiczna zg. z normą EN 13141-7:2010 (wzorcowa wartość przepływu przy 50Pa)
² przy temperaturze -15^oC i maksymalnym przepływie powietrza
